一. 安裝注意事項

 ● 為了安全和確保產品正常使用，請交由專業(yè)技師安裝，切勿私自拆卸安裝，以免造成產品損壞及安裝事故發(fā)生；

 ● 請根據本說明書的布線方式布好各條線束，一定要用扎帶將各線束與原車線束扎在一起，檢查線束不要位于卡扣或螺釘孔位置，避免安裝車內飾板卡扣和螺釘時將線束壓傷；

 ● 部分線束的端子在出廠時尚未插膠殼(如下圖紅色圈內的端子) ，布好線束后為了避免端子碰在一起短路，穿完線束后需先插膠殼，再將線束其它插頭(如下圖藍色圈內的插頭)與原車插頭對插；

 ● 裝車前先檢查汽車儀表功能顯示，車內按鍵操作是否正常，車門車窗開關是否正常，車內外表面有無刮花現象，如有問題，及時向客戶反映；

 ● 安裝人員請先取下身上所攜帶的金屬物品及其他硬物，防止在拆裝的過程中對汽車漆面、座椅或內飾等造成損傷，注意拆下的汽車飾板組件要放好，避免刮花各汽車飾板組件；

 ● 本說明書里面所有圖片僅供參考，不同配置的車型圖片可能會有不同，但是安裝方法相同。

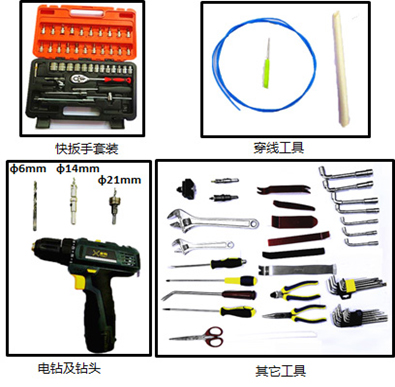

二.安裝工具

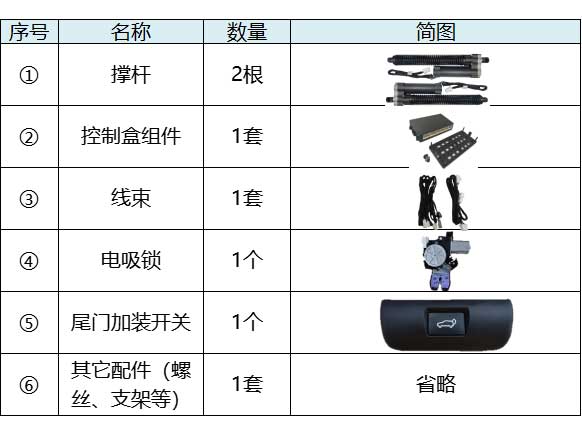

三.產品清單

四.安裝方法

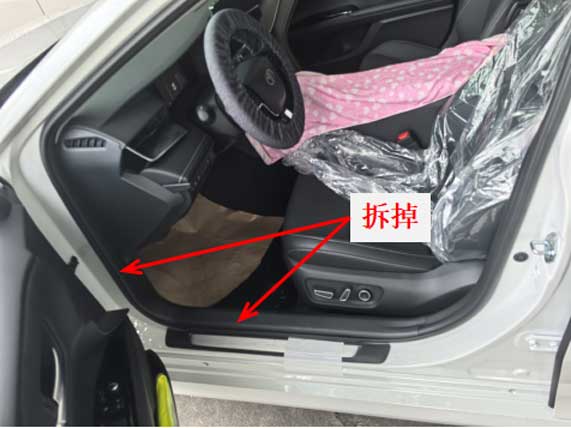

1、拆掉駕駛室左側飾板，門檻飾板。

2、拆掉左后排門檻飾板。

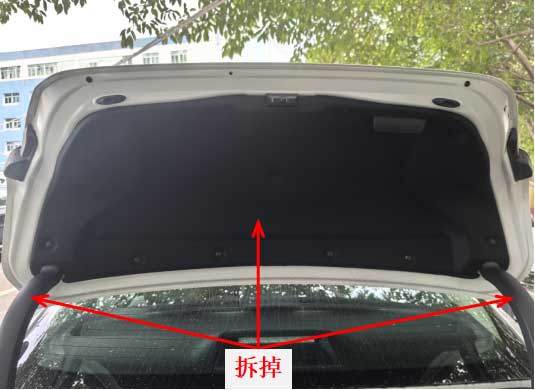

3、拆掉尾門飾板。

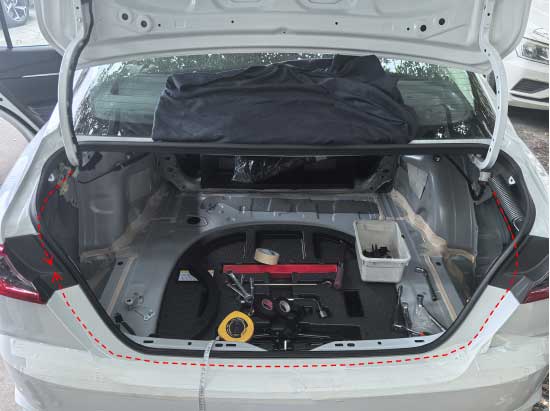

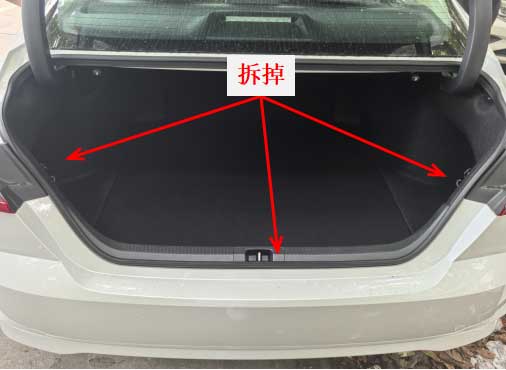

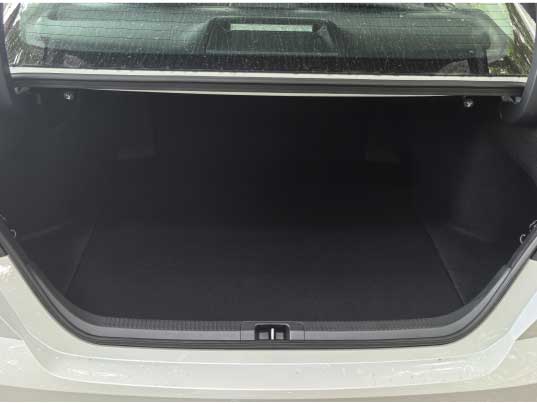

4、取出尾箱墊板，拆掉尾箱左右兩側飾板。

5、倒下后排座椅。

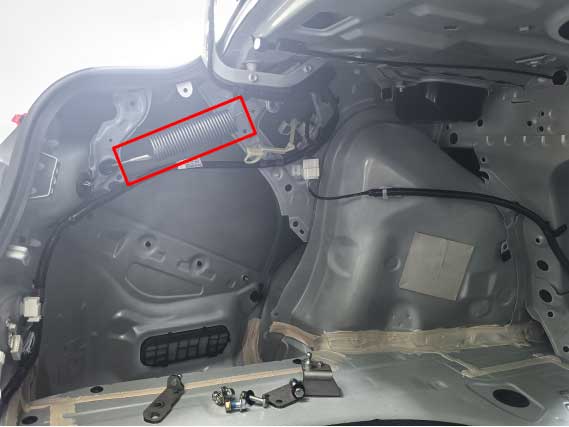

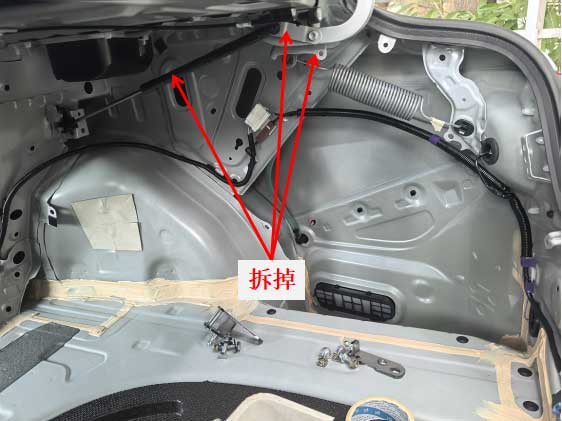

6、拆掉尾箱左右原車彈簧。

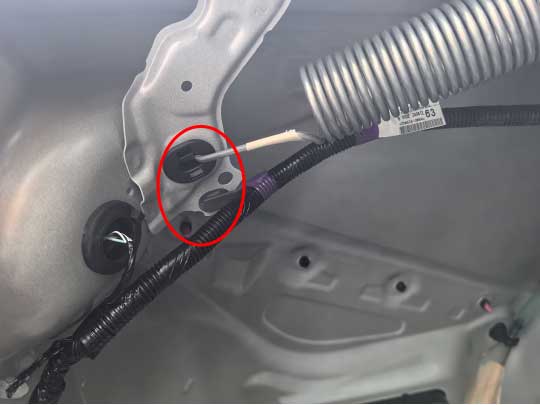

7、取掉左右兩側掛彈簧孔的膠墊和線扣。

8、拆掉尾箱左側鉸鏈的支架。

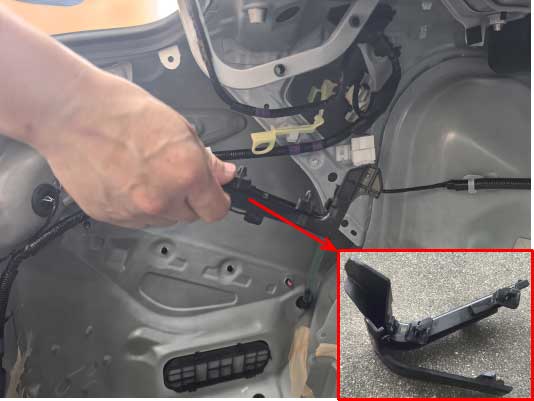

9、拆掉尾箱左側鉸鏈的線盒，防止干涉。

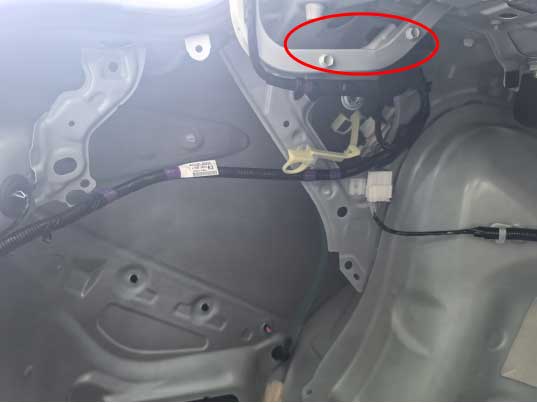

10、拆掉尾箱右側鉸鏈的支架和原車氣桿。

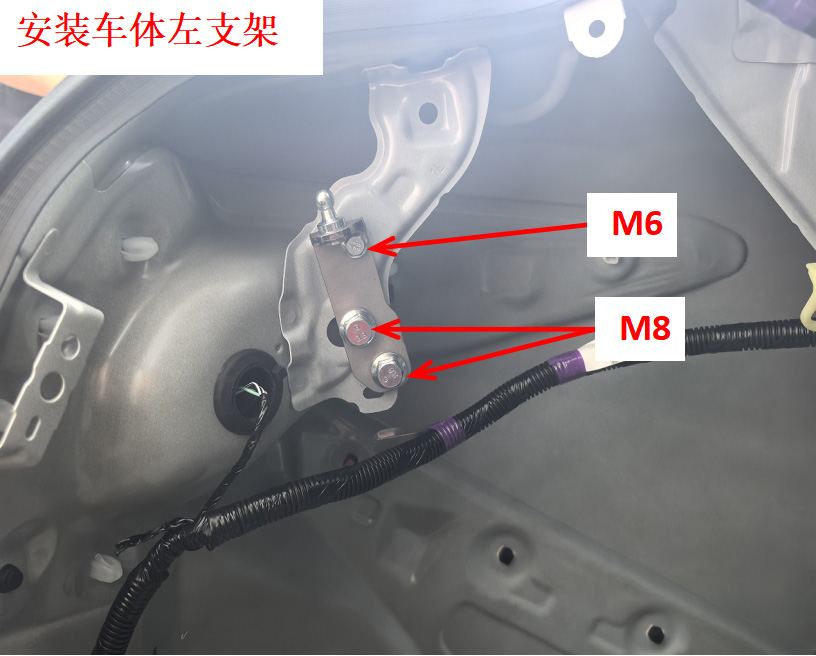

11、安裝車體左支架。

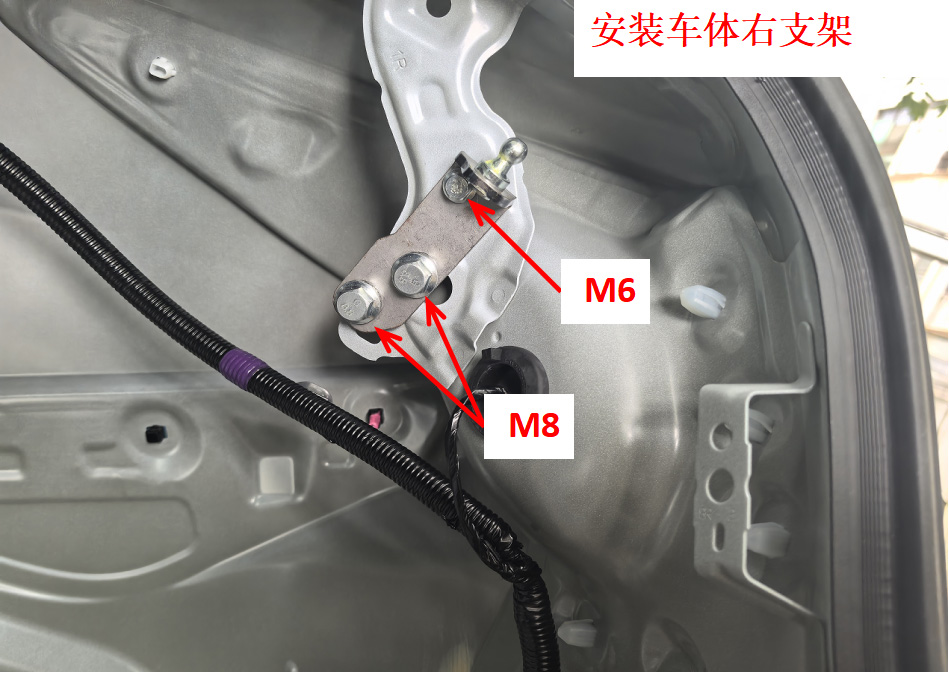

12、安裝車體右支架。

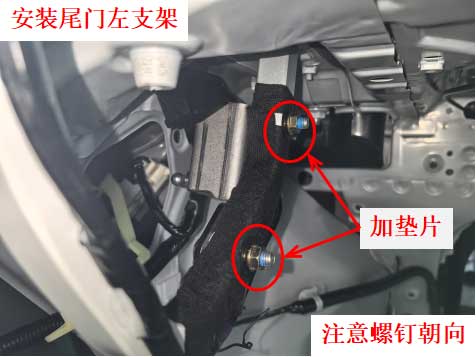

13、安裝尾門左支架。

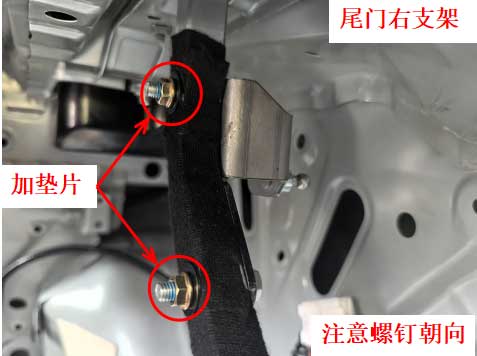

14、安裝尾門右支架。

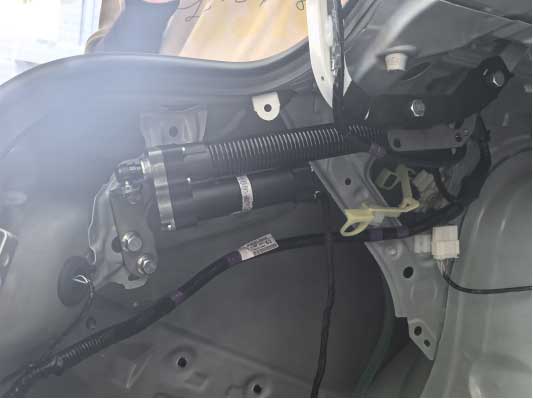

15、安裝電動撐桿，L在左，R在右（撐桿編號的第一個字母），撐桿帶線的一端安裝在車體，左右一樣。

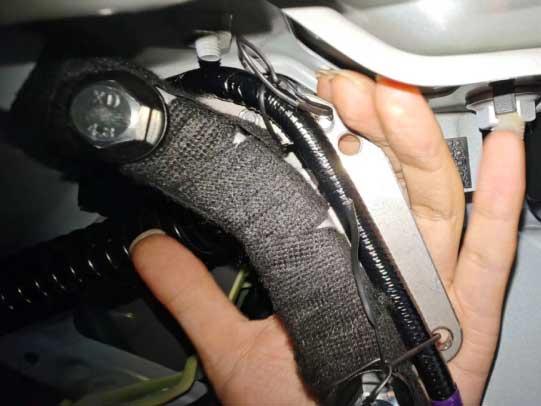

16、將左側原車線扎好。

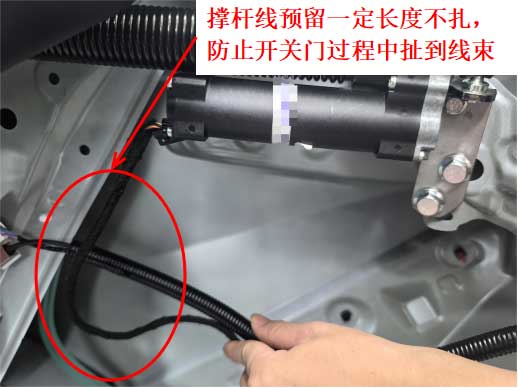

17、將撐桿線沿著原車線軋好，注意預留一段，左右一樣。

18、沿著原車線布置撐桿線。

19、拆掉原車鎖，拉索。

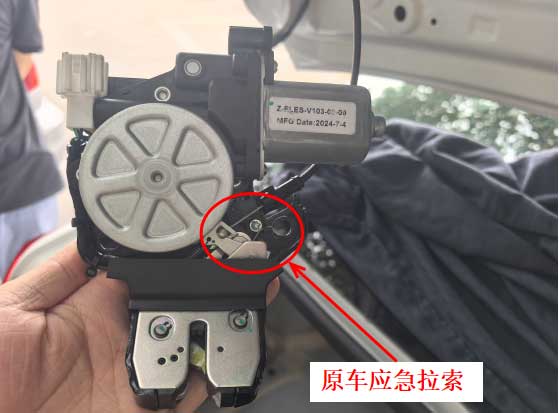

20、將原車的應急拉索，安裝在我司電吸鎖上，內側扣位。

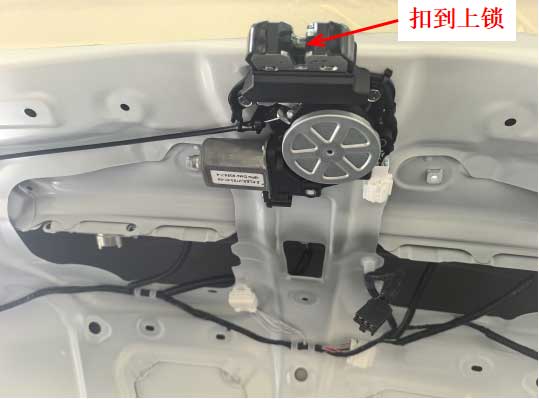

21、裝好電吸鎖，手動將電吸鎖扣到上鎖。

22、鎖信號線對插好電吸鎖插頭。

23、鎖信號線對插好原車尾門開關插頭。

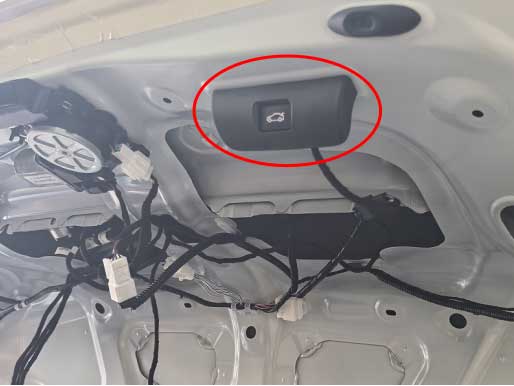

24、用原車螺釘安裝好加裝開關。

25、鎖信號線沿著原車線走線，沿著搖臂到尾箱。

26、將鎖的兩根應急線埋于左后排飾板下方。

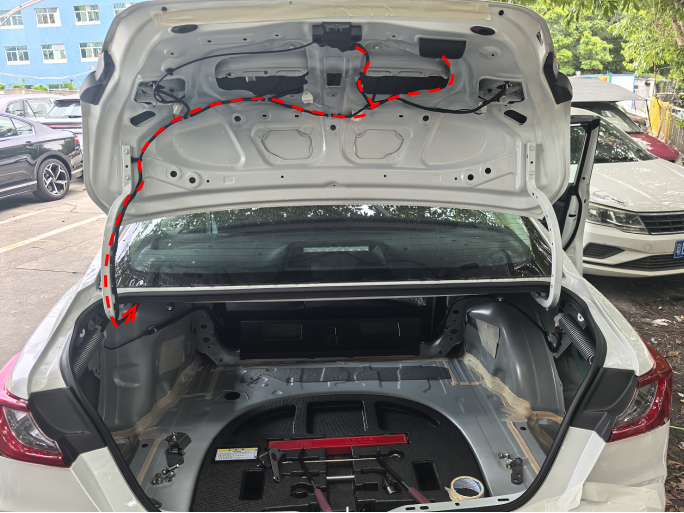

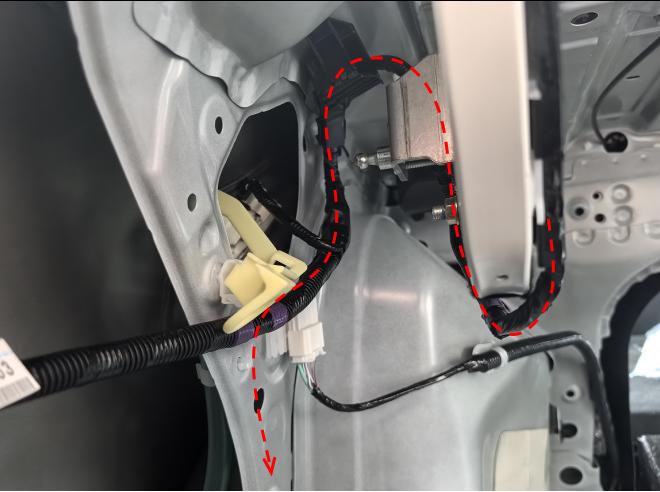

27、沿著搖臂上的原車線走線，到圖示位置。

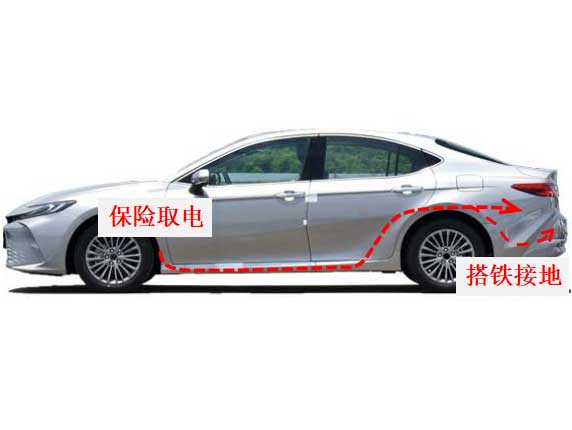

28、布電源線（只布線，不取電，不插插頭）。

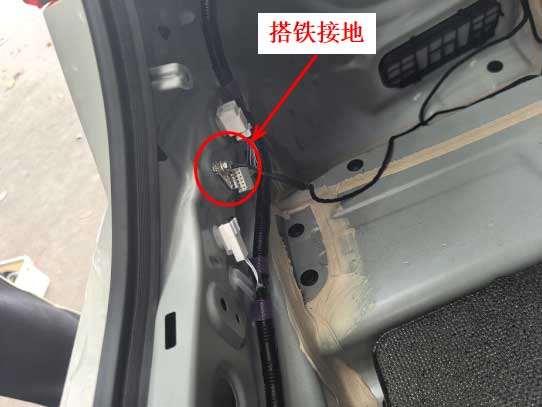

29、尾箱左側搭鐵接地。

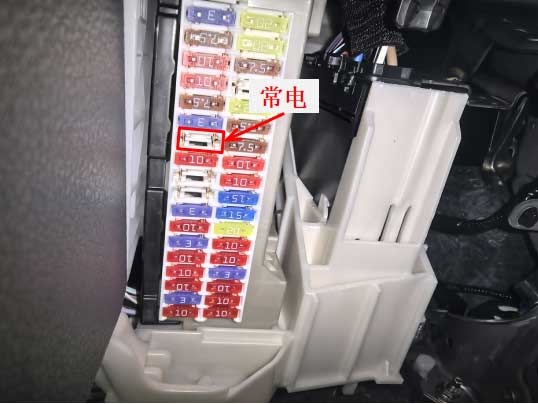

30、駕駛室踏板左側，保險盒取電腳位如圖所示。

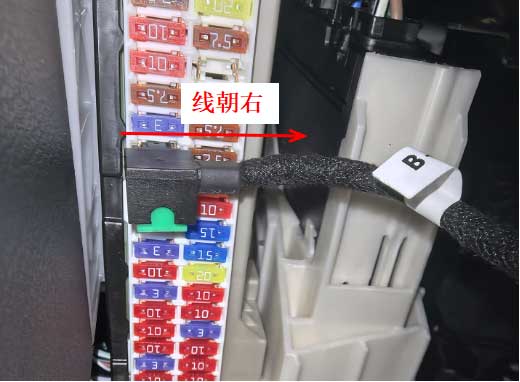

31、將取電器插入保險盒，注意線朝向。

32、檢查插頭。

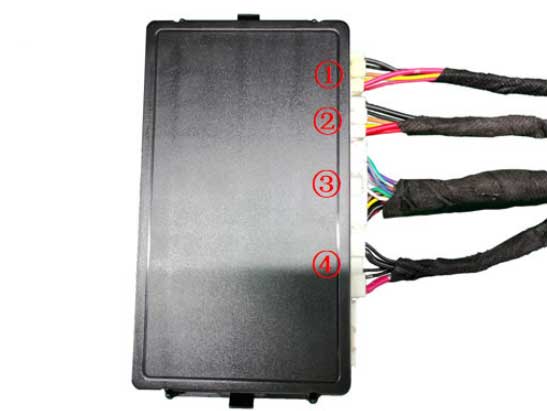

33、將撐桿線①②，鎖信號線③，電源線④按順序插入控制盒，扣好控制盒。

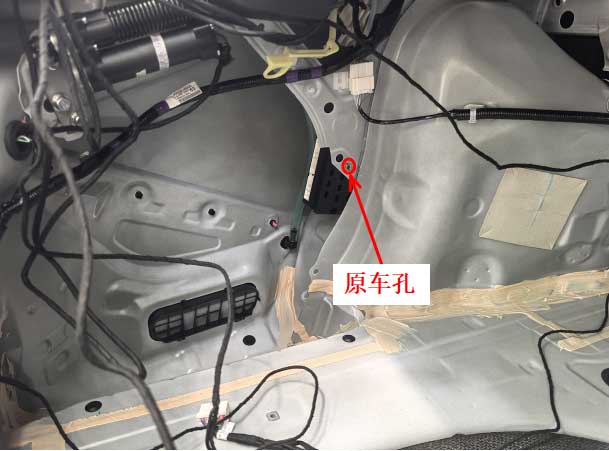

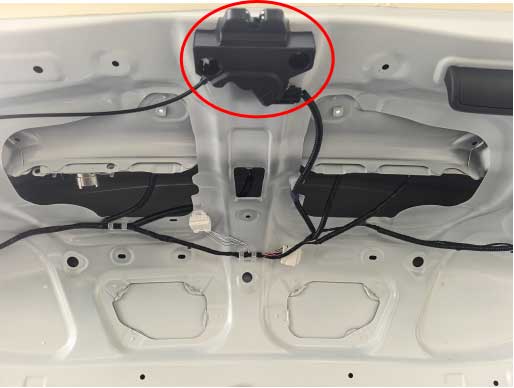

34、尾門圖示位置原車孔，安裝控制盒支架。

35、確認電吸鎖和撐桿功能是否正常。

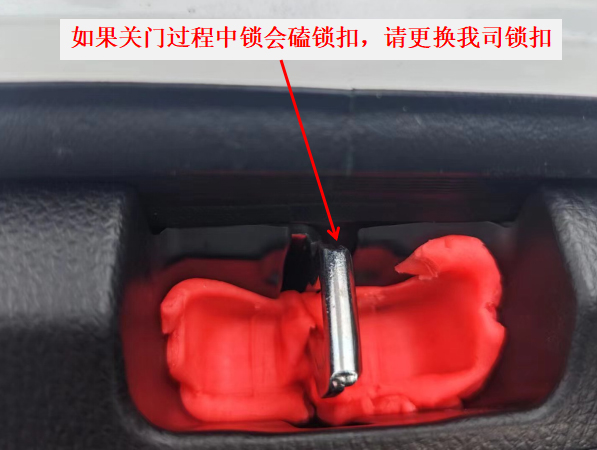

36、確認關門是否碰鎖扣（如出現關門碰到鎖扣情況，需更換我司配送鎖扣）。

37、測試電動尾門的各項功能。

38、裝回所有飾板。

五. 系統(tǒng)初始化方法

1. 按尾門加裝開關，尾門自動關閉；

2. 按尾門外開關，讓尾門打開，“嘀---”長響一聲；

3. 系統(tǒng)初始化完成。

六. 電動尾門使用說明

1. 打開或關閉尾門的方法：

  ● 長按遙控鑰匙尾門鍵；

  ● 按駕駛位的尾門鍵；

  ● 按原車尾門開關；

  ● 按尾門加裝開關。

2. 尾門暫停方法：

    尾門運行過程中，按上述方法中的任意一種，尾門會暫停，再按一次，尾門會反向運行。

3.加裝開關使用方法：

①關門加速

長按尾門上的加裝開關，聽到第1聲“嘀”后松開開關，短響1聲，尾門關門加速生效。

（關門加速有五檔，重復此步驟一次升一檔）

②開門加速

長按尾門上的加裝開關，聽到第2聲“嘀”后松開開關，短響2聲，尾門開門加速生效。

（開門加速有五檔，重復此步驟一次升一檔）

③語音喚醒詞和開關尾門命令詞自定義

長按尾門上的加裝開關，聽到第3聲“嘀”后松開開關，短響3聲。

短按短響1聲后松手，語音設置喚醒詞，如：小威小威。短響2聲后設置成功

短按短響1聲后松手，語音設置開尾門命令詞，如：打開后備箱。短響2聲后設置成功

短按短響1聲后松手，語音設置關尾門命令詞，如：關尾門。短響2聲后設置成功

短按短響1聲后松手，保存設置。

（注意：如下可能會誤判：開尾門，關尾門。所以設置開關尾門的命令詞有些差異容易識別。）

④屏蔽語音模塊

長按尾門上的加裝開關，聽到第4聲“嘀”后松開開關，短響4聲，屏蔽語音模塊生效。

（重復設置可來回切換）

⑤高度設定

長按尾門上的加裝開關，聽到第5聲“嘀”后松開開關，長響1聲，高度記憶成功。

小技巧：尾門運行過程中，暫停一下尾門，然后用手上推尾門到理想的高度。

⑥遙控解鎖鍵快按、慢按模式切換

長按尾門上的加裝開關，聽到第6聲“嘀”后松開開關，長響1聲、短響1聲，遙控器按鍵切換成功。

（重復設置可來回切換）

⑦遙控解鎖鍵按3次/2次切換

長按尾門上的加裝開關，聽到第7聲“嘀”后松開開關，長響1聲、短響2聲，遙控器按鍵切換成功。

（重復設置可來回切換）

⑧增加剎車力（開門保持力）

長按尾門上的加裝開關，聽到第8聲“嘀”后松開開關，長響1聲、短響3聲，剎車力增加生效。

（增加剎車力有五檔，重復此步驟一次升一檔）

⑨恢復出廠設置

長按尾門上的加裝開關，聽到第9聲“嘀”后松開開關，長響1聲、短響4聲，恢復出廠設置生效。

4. 蜂鳴器聲音的含義：

  “嘀”響一聲：接收到開門/關門或暫停信號，尾門會立刻打開/關閉或暫停；

  “嘀嘀”響兩聲：開門或關門到位；

  “嘀嘀嘀”響三聲：開門或關門過程阻力過大，已經智能防夾了；
